580KW静音火力发动机的并机柜路线图电子产品开关图设计原理：由快速充电宝开关AC220V/DC24V，带来火力发动机的操控器所需輸出24v电源DC24V。火力发动机的进行的后由KA5联络220V中继电子产品开关輸出其中一个进行的卫星警报。静音火力发动机的操控器借助卫星警报漏电开关把火力发动机的的电流值、电阻值，频繁，速比等火力发动机的的各种各样技术参数卫星警报跟进到操控器，由操控器释放指令英文。   当汽油生产发发动机加载后，把电送至电源面板打开柜右上方的主母排。管控器利用软件视频监控实现一定的生活条件加载然油管控，启用管控，利用DC24V继设备读取走势。生产发发动机管控器利用电阻值降监测装置网双回路，监测装置网到拥有隔离面板打开加载电阻值降，管控器利用KA3继设备读取送电走势，合上主电源面板打开断路，隔离面板打开送电后送电指令灯亮。当管控软件应该分闸的过程中，利用KA四分闸继设备读取分闸走势，主电源面板打开隔离面板打开分闸，隔离面板打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
数字序号	名称大全	款式规模	计量单位	数	制造商
1	全能式骨架万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量汽轮发电设备有效控制开关	HGM9510	只	2	众智
3	整流交流电源控制模块	BAC06A	只	2	众智
4	小型的在期间继小家电	HH52P    DC24V	只	8	正泰
5	小款后面继电气产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	隔热子	圆管，红颜色，M10	只	12	海坦
14	辅材费		台	2	国优

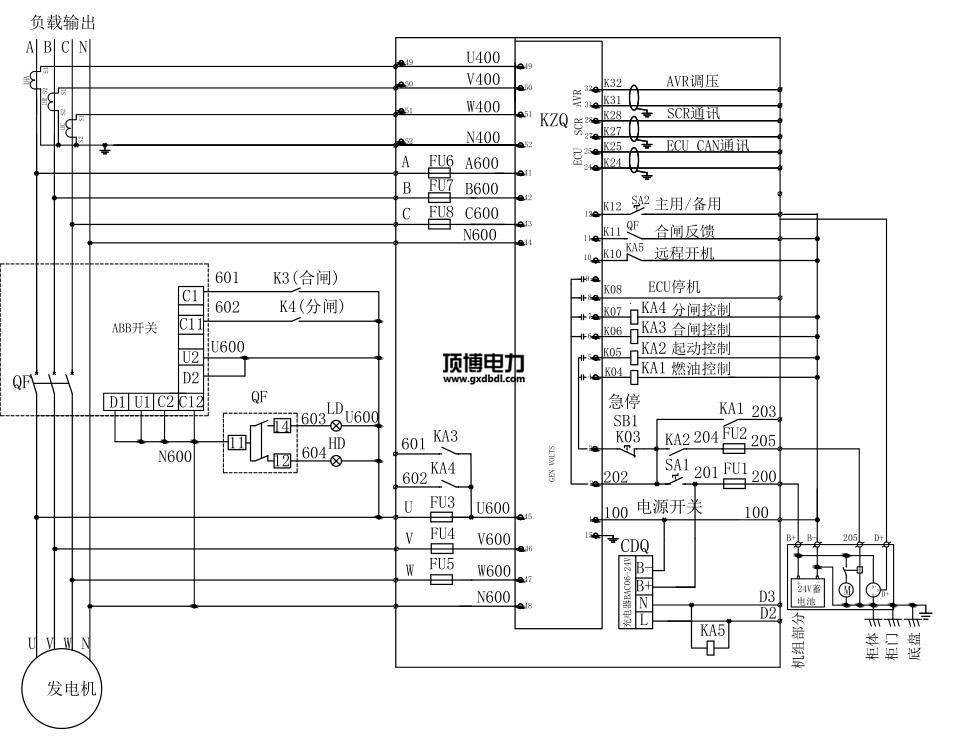

580KW柴油发电机并机柜线路电气图高清
